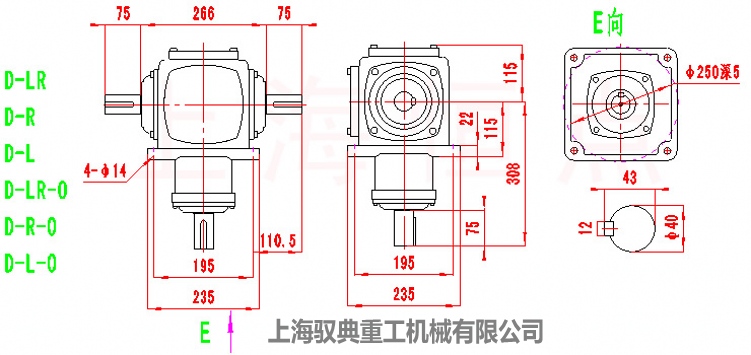

上海馭典重工為大家?guī)鞹系列換向器T8/D-LR/D-R/D-L轉向箱外型尺寸圖紙，這次帶來的是T8-D-LR/T8-D-R/T8-D-L和T8-D-LR-O/T8-D-R-O/T8-D-L-O，這幾款是輸入軸在下面，輸入軸水平方向，在左側或者右側，或者左右兩側，均可生產。-0和前面不帶0的型號，區別是輸出軸旋轉方向相反，對外形尺寸并無影響。
如果您只是用來轉向使用，不需要減速時，用哪個軸作為輸入，都沒有關系，靈活使用就可以了，因為1:1的內部尺寸是一樣大的。如果選擇T系列換向器T8-D-LR/D-R/D-L轉向箱用來減速，就要設計好，用哪個軸作為輸入，哪個軸作為輸出了，因為會影響到輸出扭矩。但是外型尺寸并無影響。
按照帶脖子的一端（下面這根軸）作為輸入軸來看，T系列換向器T8可以做的速比有：1:1、1.5:1、2:1、2.5:1、3:1、4:1，還可以做增速1:2。不過如果沒有特殊要求，工況允許的情況下，也可以把具有減速比的轉向箱，逆向使用，活的增速功能。
除了上面介紹的幾種軸配置形式外，T8轉向箱還有：1-L,1-R,1-LR,U-LR,U-L,U-R,1-UD，1-U，1-D,1-1-LR,1-1-R,1-1-L,1-1-UD,1-1-U,1-1-D,U-D-LR,U-D-L,U-D-R等供您選擇。
以上就是馭典重工為您介紹的T系列換向器T8-D-LR/D-R/D-L轉向箱外型尺寸圖紙了，如果您需要三維圖和CAD圖也可以聯系我們。
