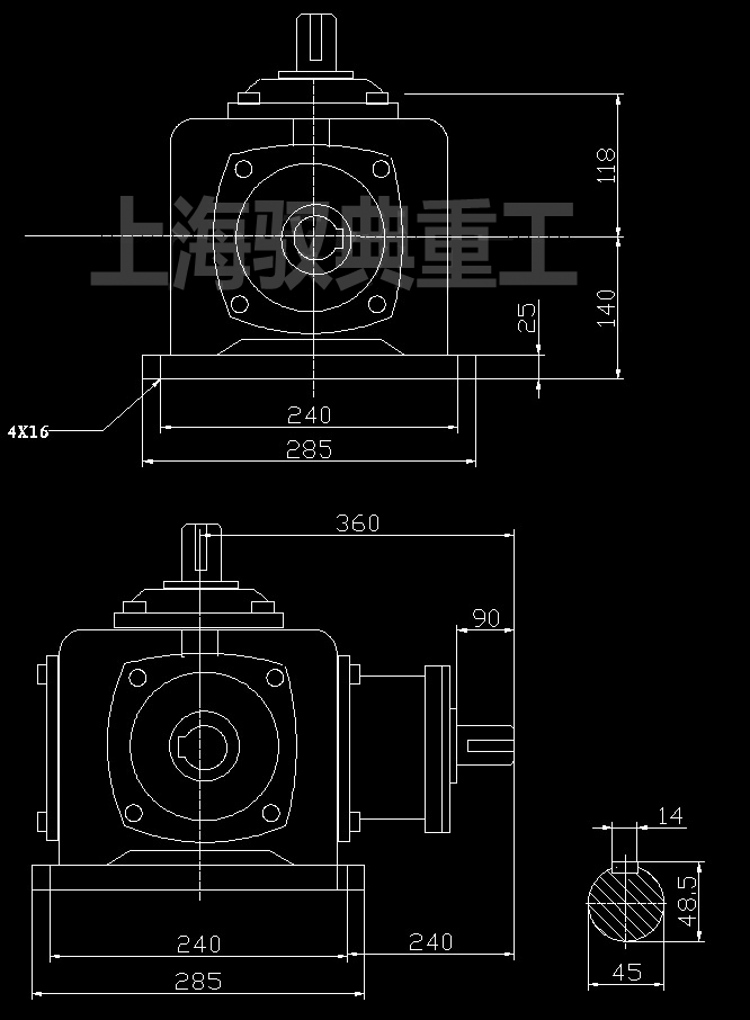

螺旋錐齒輪轉向箱T10-1-U換向器是地腳安裝,輸出軸向上,輸入軸呈水平方向的軸配置方式。它的CAD外形圖紙,我們接下來給大家展示出來,供需要的朋友參考,見下圖:


T10-1-U換向器可以做的速比有1:1, 還有減速1.5:1、2:1、2.5:1、3:1、 4:1,注意:這里說的減速是以水平輸入軸為原則計算的。如果您用向上的軸做為輸入軸時,屬于逆向使用,可以靈活使用,但是速比就是相反的了,這一點一定要注意。
